 Permanente GNSS referencestationer


  Hvis man er vant til, at en trigonometrisk station er markeret med en firkantet granitsten, vil man nok synes, at det geodætiske referencenets ti hovedstationer
  har et temmelig aparte udseende. De er næsten 4 meter høje, beklædt med træ og har en underlig klokke anbragt øverst oppe. Under træbeklædningen gemmer
  sig en betonsøjle, der er placeret i et særdeles kraftigt fundament, der hviler på betonpiller, der er banket dybt ned i undergrunden. Klokken er en radome der
  beskytter en GNSS antenne, som modtager signaler fra satellitter, der indgår i globale positioneringssystemer. Ved siden af stationen er der placeret et skur eller
  et skab der indeholder det elektroniske modtagerudstyr. Træbeklædningen beskytter betonsøjlen mod pludselige temperaturændringer, hvis solen svider eller frosten bider.
  En station måler konstant sin egen position, døgnet rundt, året rundt. Målingerne indsendes til centralt dataudstyr, hvor de registreres, og kan fjernaflæses. Grunden til dette
  evindelige måleri er, at man konstant overvåger landmassernes bevægelse. Ikke så meget for at registrere landsætninger i forbindelse med jordskælv, der jo er et uhyre sjældent
  geologisk fænomen i Danmark. Derimod skal hovedårsagen findes i de globale klimaændringer, der får vandstanden i havene til at stige. I den forbindelse er det vigtigt at vide præcis
  hvor meget jordoverfladen hæver eller sætter sig. Dette skal nøje sammenholdes med ændringer i havniveauet. De fleste af stationerne er da også forbundet til en nærved placeret
  vandstandsmåler driftet af DMI.

  GNSS betyder Global Navigation Satellite Systems og dækker over flere satellit-baserede positioneringssystemer med nogenlunde samme funktion:



   GPS.  Amerikansk militært system der har været i drift siden 1980'erne. I begyndelsen kunne GNSS
  stationerne kun modtage dette signal.



  GLONASS.  Russisk civilt system. Har med en afbrydelse efter Sovjetunionens kollaps været i drift
  siden 1990'erne. KMS stationerne er blevet opgraderet til også at benytte GLONASS systemet.



    Galileo.  Europæisk system under opbygning. Systemet ventes at være i drift i 2014 på 18 satellitter,
    og fuldt udbygget til 24 satellitter i 2020. Stationerne er nu forberedt til at kunne anvende dette signal.

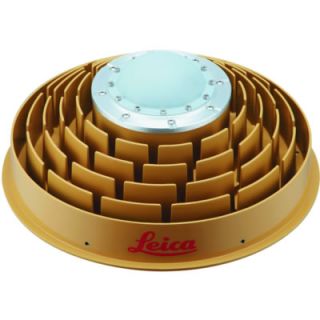

   COMPASS.  Kinesisk system. Er just gået i drift, men dækker p.t. kun en del af Asien. Forventes at                        GNSS survey antenne uden vejrbeskyttende radome
   være verdensomspændende senest i 2020.




  Ved at kombinere 2 eller flere af disse signaler og måle over tid, kan opnås en imponerende præcision på under 1 mm.  Hvis du vil vide mere om GNSS teori, kan det læses her.
  Da stationerne i Suldrup og Smidstrup skulle opgraderes til at kunne modtage GLONASS og Galileo signaler, løb man ind i et dilemma: Det var nødvendigt at udskifte antennen,
  men ved at gøre dette, ville man afbryde de igangværende tidsserier af målinger. Man byggede derfor en "tvillingstation" hvert sted med den nye antennetype.

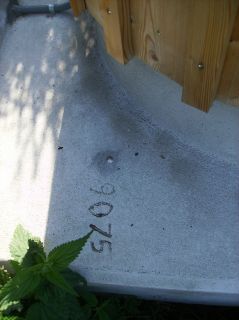

  Til en GNSS station knytter sig et antal kontrolpunkter. På stationernes fundament eller nærved placerede betonkonstruktioner er der oprettet et antal fikspunkter markeret med runde
  metalbolte. Der er både planfikspunkter og højdefikspunkter, såvel som punkter til måling af absolut tyngde.

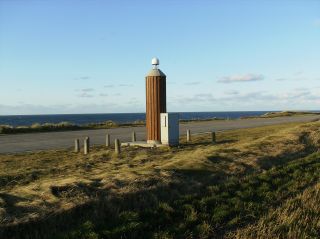

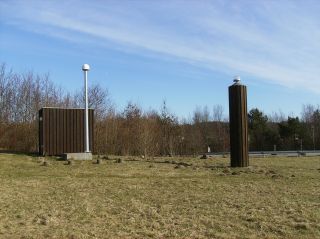

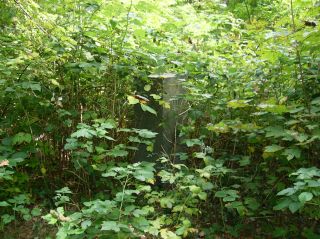

                                 Stationen i Ferring                                           Ny tvillingstation på stålmast i Smidstrup (Skærup)                 Fikspunkt, Fynshav                            Fikspunkter, Esbjerg

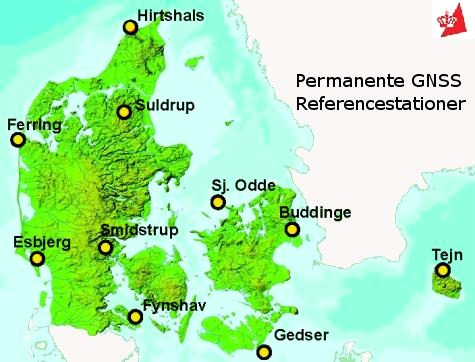

   De 10 stationers placering:

 Landsdel  Station    Northing     Easting Kote    Latitude   Longitude
 Jylland Nord  Hirtshals    6 383 600     557 840    8    57.591099     9.967536
 Jylland Nord  Suldrup    6 300 016     545 275   78    56.841752     9.742148
 Jylland Midt  Ferring    6 264 641     445 753   23    56.523023     8.118255
 Jylland Syd  Smidstrup    6 166 227     535 204   79    55.640646     9.559280
 Jylland Syd  Esbjerg    6 149 850     465 680   15    55.493560     8.456806
 Als  Fynshav    6 094 526     563 103    2    54.993618     9.986330
 Sjælland  Sjællands Odde    6 205 448     646 985   21    55.971827   11.355284
 Sjælland  Buddinge    6 182 583     719 707   48    55.739017   12.500014
 Falster  Gedser    6 051 364     688 922    2    54.574430   11.922923
 Bornholm  Tejn    6 137 992     870 996    3    55.248425   14.839326















   (Alle N/E koordinater er UTM32)







 En GNSS-station bygges

  Stationen i Fynshav blev bygget som en "efternøler", der først blev idriftsat i 2011. Nedenstående fotoserie illustrerer byggefasen, og giver et vældigt godt indtryk af hvorledes en
  station er konstrueret.                                                                                                                                                                      (Fotos: KMS og Fynsk & Søn a/s samt egne fotos)

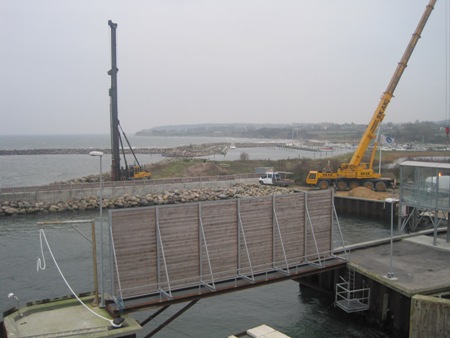

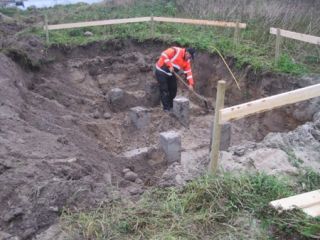

                                                                                                                   --- Pilotering ---

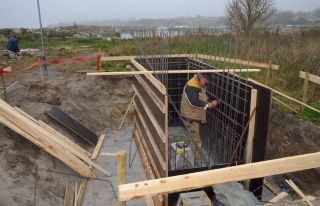

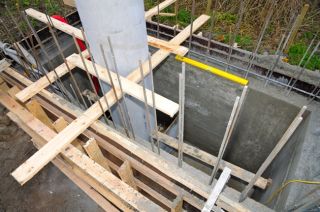

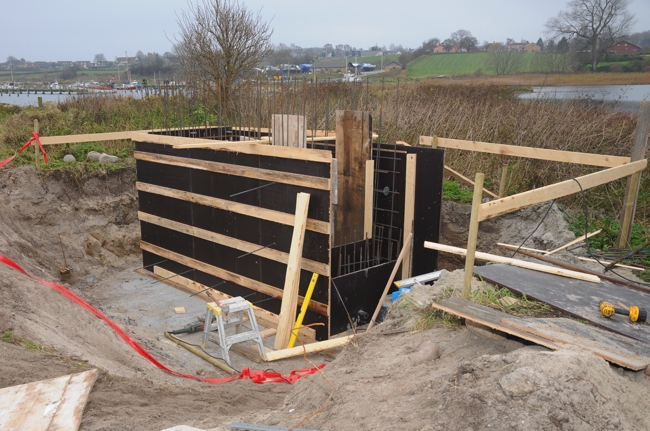

                                                                                                           --- Støbning af fundament ---

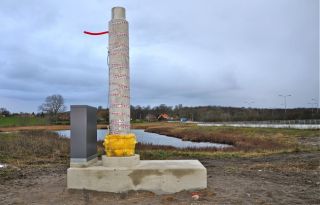

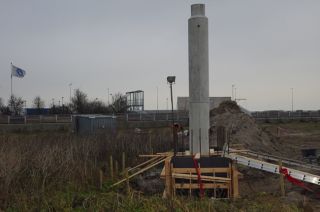

                                                                                                              --- Rejsning af søjle ---

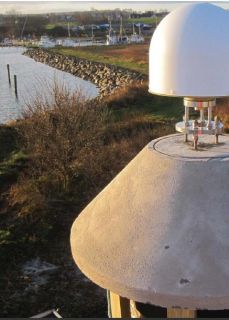

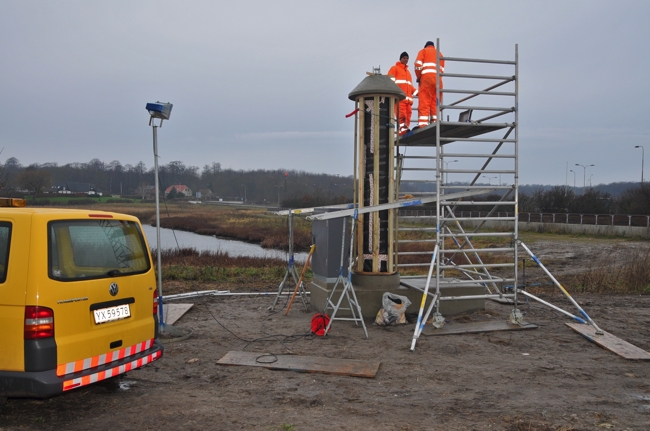

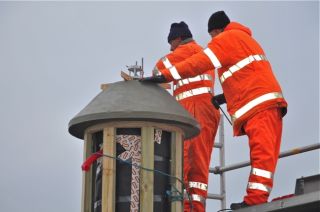

                                                                                                          --- Montering af antenne ---

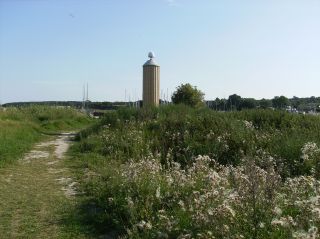

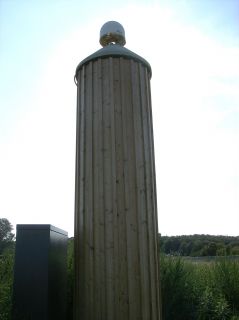

                                                                                                         --- Den færdige station i drift ---


  Under færdiggørelse af stationen i 2011 var Danmarks Radio på besøg. Det blev til en reportage, der blev bragt i udsendelsen Videnskabens Verden på DR P1 den 27. marts 2012.
  Der blev fortalt vidt og bredt om bygningen af stationen i Fynshav, såvel som generelt om GNSS stationernes formål og anvendelse.

   Du kan høre indslaget her, det varer ca. 14 minutter.


    Medvirkende :

    Casper Jepsen: Landinspektør på Kort og Matrikelstyrelsen,  Lars Damgaard Sørensen: Reporter DR P1
